JUAL
JUAL智库 | 破解温变难题！优尔CMC覆膜板，20年耐用有保障
（优尔屋面科技（苏州）有限公司，江苏苏州，215000）
摘 要：本文围绕优尔 CMC 覆膜板温变耐受难题展开研究，指出 TPO/PVC 与金属钢板热膨胀系数差异大，温变下易产生界面热应力并持续累积，进而引发层间脱粘、结构变形、腐蚀渗水、高低温性能衰减等多重失效隐患。针对行业痛点，JUAL 优尔从专属表面活化工艺、欧洲进口低模量高弹性胶粘剂、精细化胶层厚度管控及全范围热循环老化可靠性验证四大维度，搭建全流程技术防控体系，有效缓释热胀冷缩产生的界面应力，解决复合板材温变失效问题，保障 CMC 覆膜板 2 年耐用性能，为建筑屋面提供长效防水与结构稳固解决方案。
关键词：CMC 覆膜板；热膨胀系数；温变失效；界面热应力；表面活化工艺；低模量胶粘剂；金属屋面建材

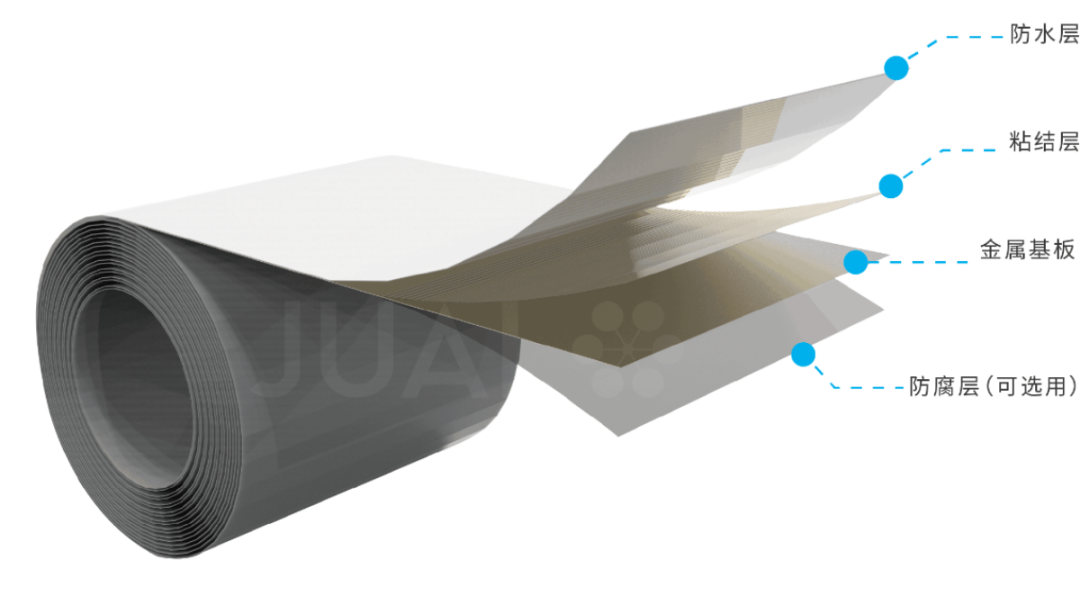

CMC覆膜板作为一种新型建筑材料，在延长金属屋面使用寿命、长效保障防水性能、提升现场施工安全性与施工效率方面发挥着重要作用，已成为建筑领域极具潜力的新兴复合建材。
然而，在实际应用过程中，我们必须重点关注：这类经过复合工艺加工的材料，在长达20年的建筑使用寿命周期内，能否有效抵御自然界的温度波动，避免出现层间分离、错位、起泡、腐蚀、脆断等各类失效现象。追本溯源，这就要求我们审慎分析研究两种材料的复合工艺，能否有效应对不同材质间热胀冷缩差异带来的挑战。

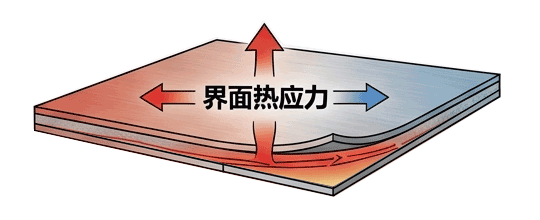

核心挑战——热胀冷缩差异造成界面应力累积

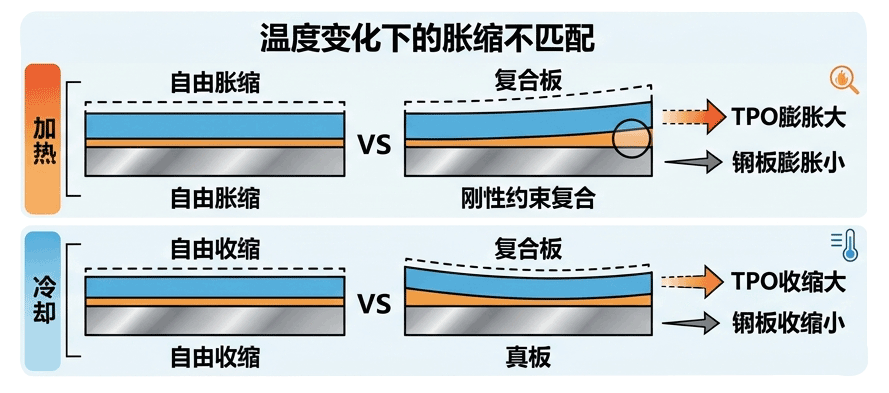

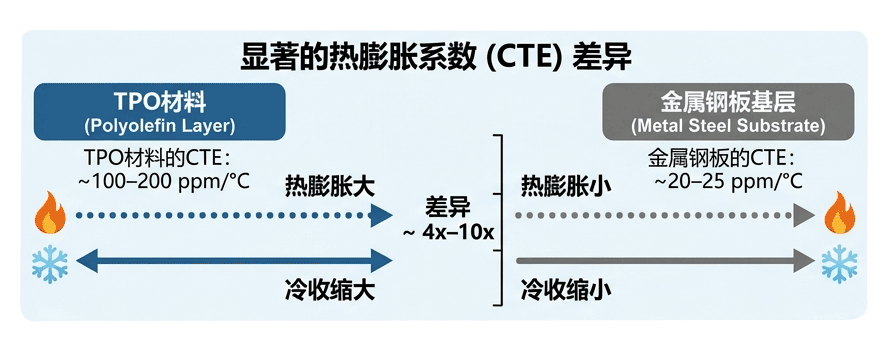

热胀冷缩的本质，是不同材料的热膨胀系数（CTE）不匹配，进而在界面产生热应力。其中，热膨胀系数（CTE）指单位温度变化下材料的尺寸变化率，单位为ppm/°C。

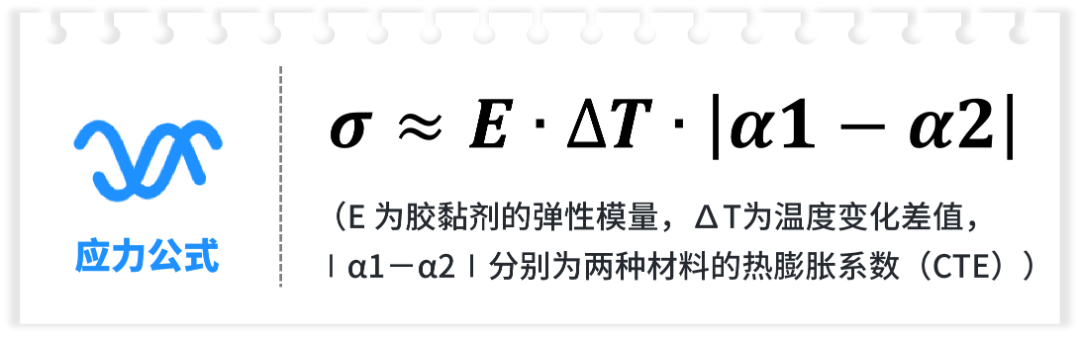

我们可以通过简化的应力公式直观理解这一过程：
由公式可知，两种材料的CTE差值越大、温度变化幅度越高，界面所承受的热应力就越大，材料失效的风险也随之升高。
隐患风险——热应力持续累积诱发多重结构失效
界面热应力累积到一定程度，会引发一系列严重问题，具体如下：
1. 当热应力超过胶层的内聚强度或胶层与基材的界面附着力时，会直接导致层间脱粘（界面失效）或胶层自身开裂（内聚失效），破坏复合板的整体性；
2. 温度每波动50°C，界面的剪切强度与拉伸强度通常会下降15%–30%，显著降低复合板的结构稳定性；
3. 长期的温度循环会使界面热应力不断累积，形成疲劳应力，导致胶层微裂纹逐步扩展，大幅缩短复合板的使用寿命；

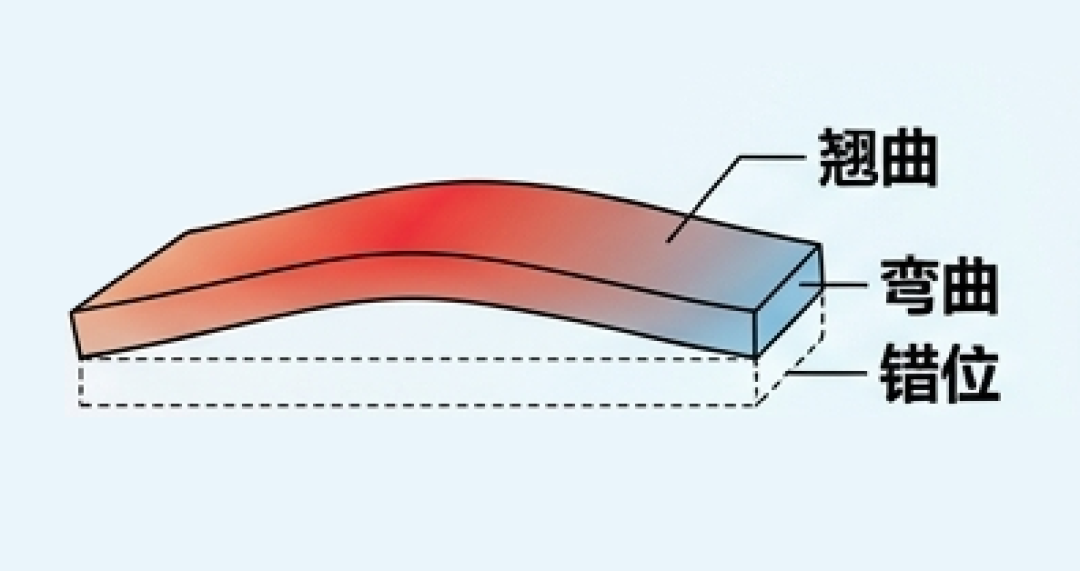

4. 温度变化引发的胀缩差异，易导致复合板材发生翘曲、弯曲、错位等变形，影响施工精度与使用效果；
5. 胶层产生的微裂纹及界面分层会形成渗透通道，潮气、腐蚀介质等易侵入层间，引发绝缘性能下降、金属基材电化学腐蚀、防水密封失效等问题；
6. 高温环境下，胶粘剂会发生释气现象，结合材料热胀效应，可能引发复合板封装鼓包、破裂；
7. 低温环境下，胶层会出现脆化现象，韧性大幅下降，抗冲击、抗剥离能力显著降低，易在外界轻微外力作用下发生损坏。
解决方案——JUAL全流程技术管控抵御热胀冷缩风险
针对上述温度变化带来的各类核心痛点，在优尔的研发与制造过程中，我们依托欧洲总部的多年研发使用经验，打造了一套专属成套防控体系，以精细化工艺、精准化选材，全方位保障CMC覆膜板的长期可靠性，强势兑现20年建筑使用寿命的承诺，彰显优尔在复合建材领域的技术实力与责任担当：
01

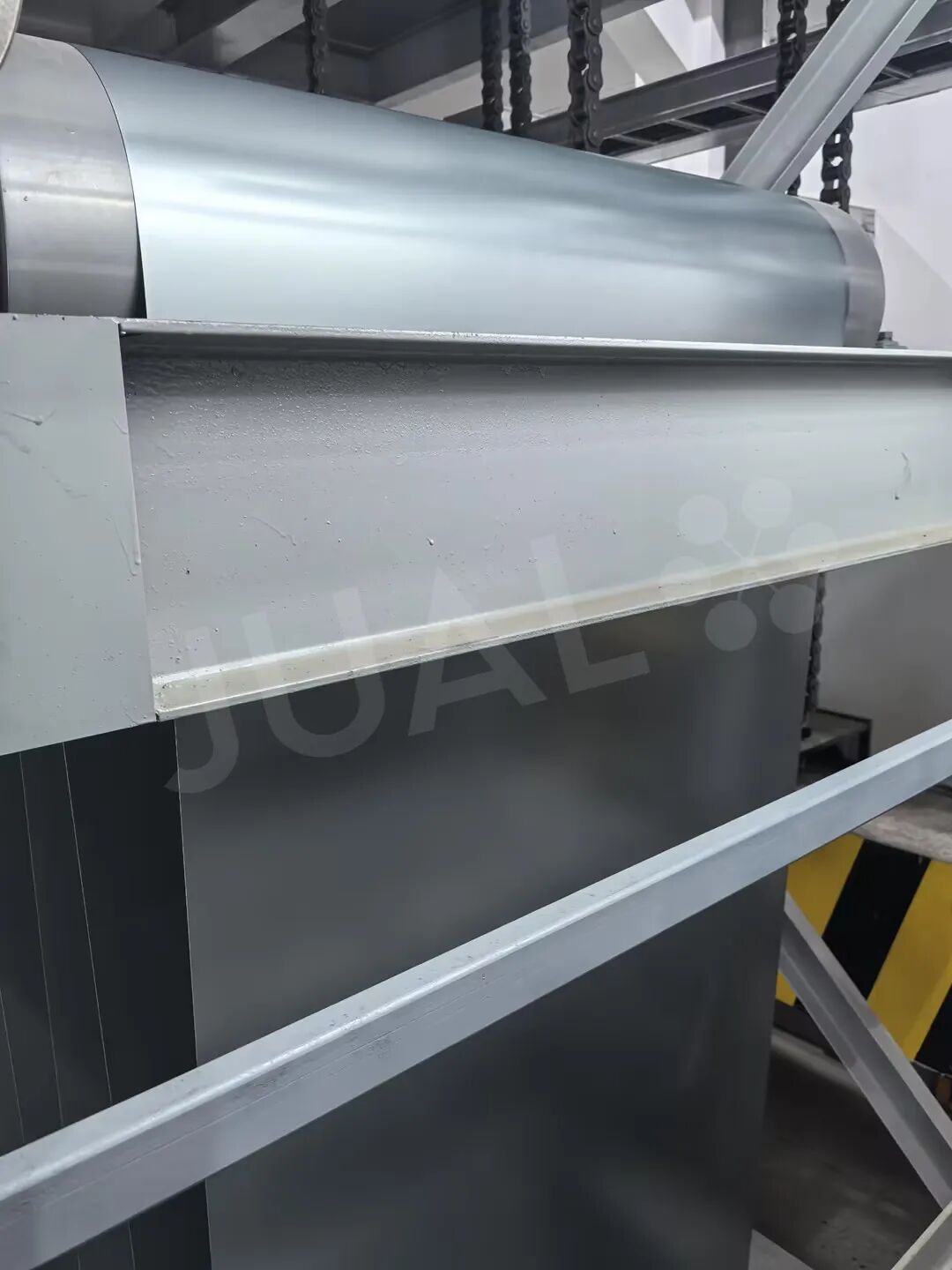

区别于常规简单处理，我们对金属板材及TPO/PVC板材表面实施定制化物理活化，通过打磨、喷砂、电晕或等离子处理精准提升材料表面能；同时，对金属板材执行标准化全流程表面处理——依次完成除油、精细化打磨、专业磷化、钝化防护，最后彻底吹干，确保金属表面充分活化，从根源上强化胶层与基材的附着力，大幅降低界面失效风险，筑牢复合结构的第一道防线。
02
摒弃通用型胶粘剂，采用专属适配的低模量、高弹性胶粘剂（俗称“软胶”），其伸长率稳定保持在200%–500%，可灵活缓冲温度剧烈变化带来的热胀冷缩应力与外界震动，高效缓释界面热应力，从核心层面避免胶层开裂与层间脱粘，适配极端温变工况，远超行业常规标准。
03

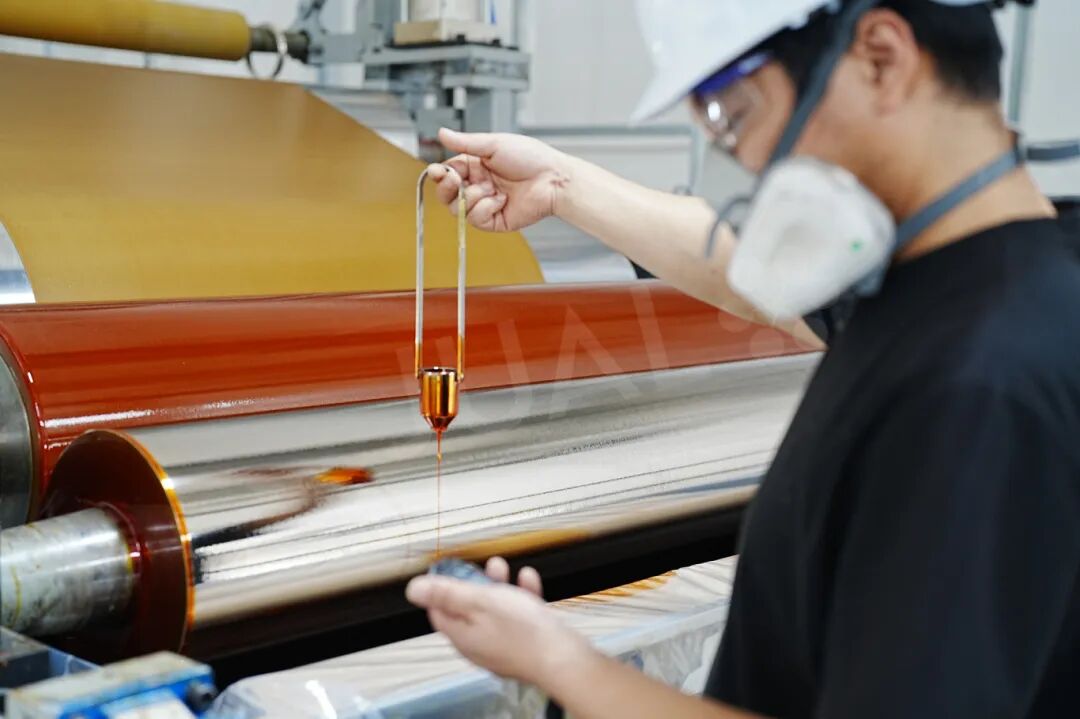

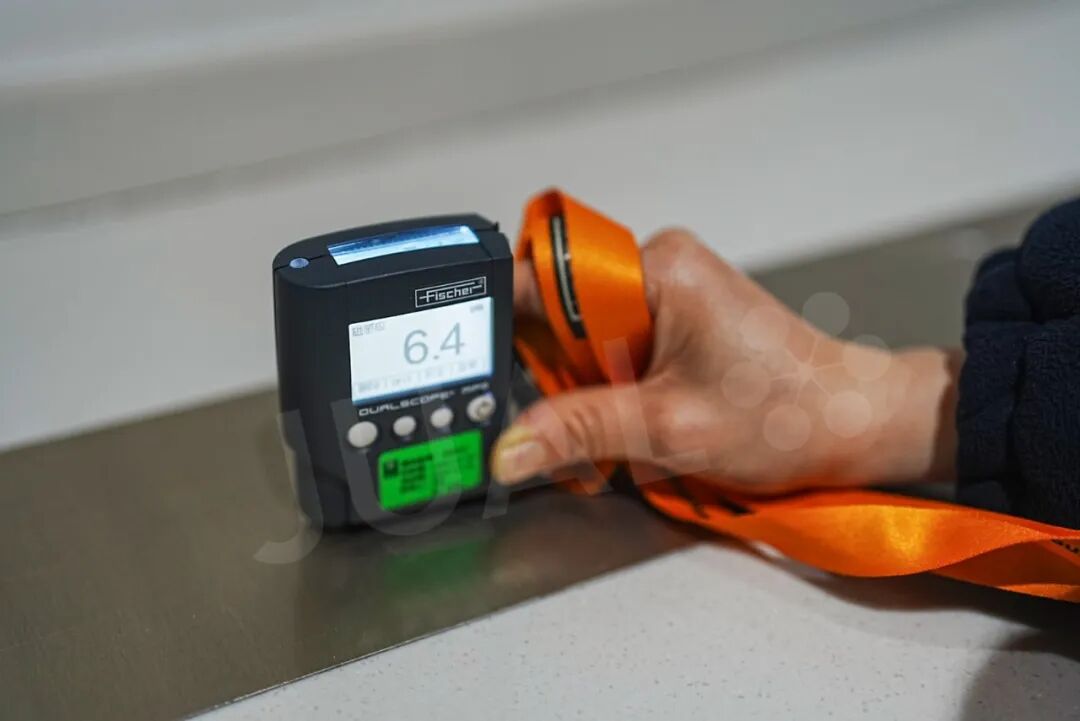

依托精准涂布工艺，优尔将胶粘剂膜厚严格控制在5–10μm的黄金区间，彻底解决胶层过厚导致的应力累积问题，最大限度降低热应力对复合结构的影响，进一步提升复合板的结构稳定性与耐用性，细节之处彰显匠心工艺。
